有不少公司在選擇深圳屏蔽罩廠家的時候，不論是配合或品質著實都吃了不少苦頭，因為沒有對供應商進行全方面的評核，所以品質上一直無法達到SMT的要求，而且還常常發生PCB屏蔽罩變形而造成焊接不良等情形。

直到經過了一段時間的摸索、持續性的設計變更與改善后，才漸漸發現要如何設計、制作、及包裝PCB屏蔽罩，使其不再有平整度的問題，也可以順利使用SMT的吸嘴來打件。

一、PCB屏蔽罩的材質選用

前期有不少客戶用的PCB屏蔽罩材質為 SPTE 0.3mm 的馬口鐵，也就是俗稱的洋白鐵，就是那種兩面鍍錫的鋼板，一般用在罐頭上面，可是這種材質比較硬，因為SMT的鋼板厚度有的開在0.10mm及0.127mm，所以希望PCB屏蔽罩的平整度可以作在0.1mm以內，當然也可以使用局部加厚鋼板來增加錫量，但還是希望屏蔽罩本身的能力可以提升，這樣才能達到生產良率提升。

后來我們改用 C7521R，俗稱洋白銅，是一種銅鎳合金，銅(66%)、錳(0.5%)、鎳(19.5%)、還有少量的鋅，其色澤呈銀白色、韌性高、具延展性，有一定的強度、穩定性也好，而且耐疲勞性、耐腐蝕性也非常良好，重要的是也適合沖壓加工。所以廠商較力推薦這種材質，更重要的是也可以吃錫，只是價錢稍微貴了一點點。

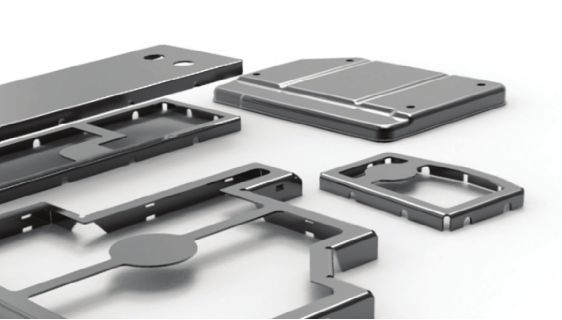

二、PCB屏蔽罩的設計

屏蔽罩的設計除了要考慮功能性之外，也得顧慮是否可以符合工廠生產，尤其是要讓它可以符合SMT的自動生產。所以設計上還得考慮沖壓成型整平后，如何讓PCB屏蔽罩不會因時間流逝所產生應力釋放而變形。

為了符合SMT的自動生產，屏蔽罩上必須設計一個4mm直徑大小的區域位于整個PCB屏蔽罩的中心位置，讓SMT機器的吸嘴可以取放屏蔽罩，如果這個重心的位置偏移太多，SMT機器在取放PCB屏蔽罩時就容易偏斜，旋轉時也容易有甩件的風險，這些都會降低SMT機器的使用率。

另外，為了強化PCB屏蔽罩的結構，一般我們會增加屏蔽罩轉角處的材料，因為應力容易殘留于轉角，時間久了就會釋放出來。

在情況允許的時候，也可以考慮在屏蔽罩邊緣增加長條形的開口，以利二次加工時的整平作業，否則隨著屏蔽罩的尺寸設計越大，二次加工時就越不容易整平，但這點必須要配合包裝，因為有缺口的地方結構就會比較脆弱，如果需要人工操作時，所有會因為不小心碰撞到這些地方，都農業生產體系會產生彎曲變形，還是得小心應對。

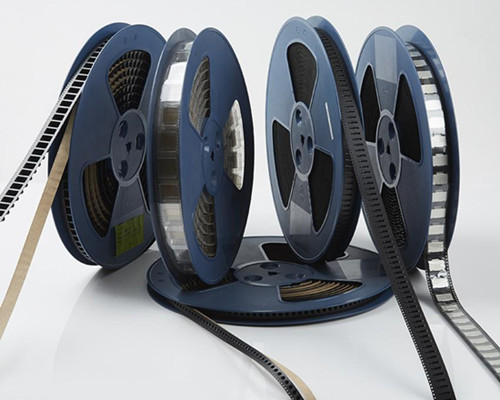

三、PCB屏蔽罩的卷料包裝

如果要把屏蔽罩包裝成卷帶，必須注意到卷帶的半徑，尤其是內半徑，因為內圈的地方，半徑越小，PCB屏蔽罩就越容易被彎而折造成平整度不良，而且越大的屏蔽罩，所需要的內半徑就要越大。另外還要留意，卷帶包裝是否由屏蔽罩廠家自己包裝，如果是委外包裝，產能、交期、品質都需要加深了解了。

深圳屏蔽罩廠家-力達精工作為20年專注于屏蔽罩研發定制加工的老牌廠家，為客戶提供優質的產品與溫馨的服務，客戶的認可是我們20年不斷創新與進步的最大動力。24小時熱線：19924931943（微信同號），力達精工，是您值得信賴的合作伙伴。
