經常有客戶反饋：我加了屏蔽罩，結果在測試的時候不加屏蔽罩的效果要比加了屏蔽罩的效果好，這是為什么？跟PCB設計的屏蔽罩有關系嗎？

我們先來講講PCB屏蔽罩的概念。這就不得不提到EMC控制了，EMC三要素我們知道是干擾源、干擾路徑以及敏感源，那么控制EMC的三個法寶就是濾波、接地和屏蔽，而屏蔽罩就是一種屏蔽方式。

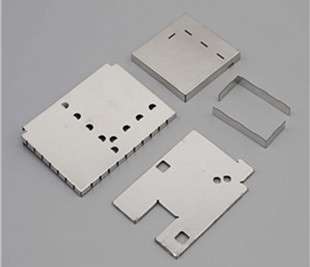

那么再來看看PCB屏蔽罩的作用：簡單的說作用基本就兩個，其一防止對外的輻射干擾，其二屏蔽外界的輻射干擾；復雜點說就是為了防止外界電場、磁場或電磁場對內部設備的干擾或?yàn)榱吮苊庠O(shè)備的電磁場對外界的影響，將設備放在一個封閉或近似封閉的金屬殼或金屬網罩中。

由上述基礎知識，我們得到的答案是：出現上述問題可能跟PCB設計有關系，但也有可能沒關系。具體原因可能是：

1、PCB屏蔽罩的尺寸你是否設計正確了。

每塊射頻PCB都要裝在屏蔽腔內，屏蔽腔有數量較多的諧振頻率，諧振頻率與屏蔽腔的機械尺寸有關，也與PCB的層結構、介質有關。在射頻PCB設計中要關注最低諧振頻率，當工作頻率接近最低諧振頻率時，部分能量被吸收，造成尖峰值衰減，從而影響電路的正常工作。因此應選擇合適的屏蔽腔尺寸，PCB設計工程師需要注意下列設計要點：增加屏蔽罩的長寬比，盡量避免使用正方形的屏蔽罩。另外放一些高器件，加高PCB屏蔽罩的高度。

2、PCB屏蔽罩是否接地或者與屏蔽框接觸良好。

若屏蔽罩與PCB板載屏蔽框的接觸不是很緊密，則會產生時而開路，時而短路的情況，這樣的行為模式，宛如一個開關。而開關為非線性組件，會有非線性效應，諧波便是典型的非線性效應之一。而任何金屬，若沒完全接地，那就是一個輻射體，因此屏蔽罩加上PCB板載屏蔽框，整個屏蔽宛如一個共振腔結構，會發生耦合，把能量輻射出去，再加上屏蔽罩與PCB板載屏蔽框的開關效應，那么輻射雜散會更加強，就出現超標的風險了。

3、PCB屏蔽罩離器件的距離是否足夠了。

由于屏蔽罩與RF走線，或是匹配組件間的距離過近，其寄生電容就會影響阻抗，尤其是體積較大的組件，更容易有這現象。

4、PCB屏蔽罩的材料你是否用正確了。

常用的屏蔽材料為高導電性能材料，如銅板、銅箔、鋁板、鋁箔、鋼板或金屬鍍層、導電涂層等。靜電屏蔽主要用于防止靜電場的影晌。比如對小型儀器或器件干擾的防護，采用銅鋁密實殼體做屏蔽罩。低頻電磁干擾，采用鐵或鈹鉬合金等磁性材料制成殼體。對低溫下進行精密電磁測量干擾的防護，采用超導材料屏蔽罩等等。

5、電路本身的內部輻射雜散就大。

如果屏蔽罩內部的輻射雜散太大，在加蓋了屏蔽蓋之后，輻射雜散無法往外輻射，會耦合到傳導雜散里面。所以在射頻電路本身沒有做好的情況下，無屏蔽蓋的傳導雜散反而比有屏蔽蓋好。
