之前接觸過一些客戶在設計PCB板屏蔽罩時，不知道設計尺寸規格的要求，也不清楚屏蔽罩要設計成什么樣的形狀才能達到最優的屏蔽效果。力達精工，用20年的實際經驗與您分享如何在PCB板屏蔽罩設計中提升屏蔽效果。

屏蔽罩的用途越來越廣泛，對于不同的產品就有不同的要求。但不管什么樣的屏蔽罩，它的材質與厚度是關鍵。PCB板屏蔽罩普遍的材質是0.2mm和0.15mm洋白銅，也有馬口鐵，如果是屏蔽架外扣屏蔽罩的二件式，一般材質是支架洋白銅，上蓋不銹鋼，這種二件式的PCB板屏蔽罩，方便維修，成本較低。

一般PCB板屏蔽罩的焊盤寬度為0.6mm-0.8mm，焊盤長度為3-5mm，焊盤間距為1mm。它的焊接腳就是長城腳，長度可以和焊盤一樣長。

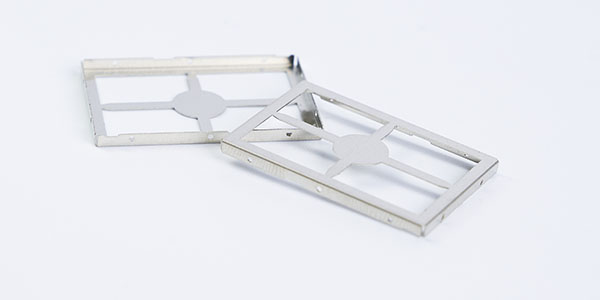

重要一點，因PCB板屏蔽罩大多都是SMT自動貼片，所以在設計屏蔽支架時，重心處一定要預留一個直徑為5mm的吸盤區域。而且PCB板屏蔽支架的四周每邊要有1-2個直徑為0.7-1mm的卡洞，用于卡屏蔽蓋。注意這個卡洞不能太多，否則很難拆。

再者針對一些熱量比較大的電子元器件，PCB板屏蔽罩的表面還要設計一些直徑為1mm的散熱孔，這能增加這些元器件的壽命。

目前，一些客戶開始使用拉伸的PCB板屏蔽罩，這種屏蔽罩的設計效果，更能提升屏蔽效果。生產整體拉伸成型的PCB板屏蔽罩，這對深圳屏蔽罩廠家來說，也是很多家有些困難的事情。但這對有20年研發生產屏蔽罩經驗的屏蔽罩廠家--力達精工來說，并不是一件很難完成的事。如果您有這方便的需求，可以進官網：http://www.cxmary.com或咨詢：0755-27153866、19924931943（微信同號）
