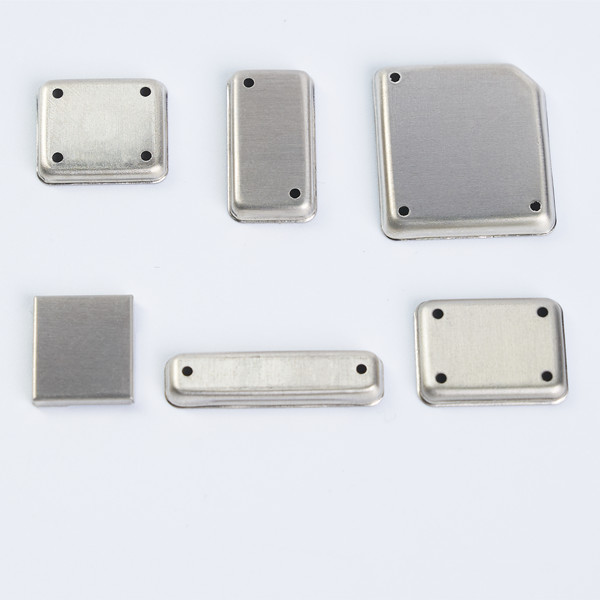

有不少客戶需要制作PCB板卡屏蔽蓋，但是手中只有樣品沒有圖紙，甚至有的連樣品都沒有。今天屏蔽蓋廠家力達精工教大家怎么設計、制作屏蔽罩圖紙。

有樣品無圖紙時，你可以將樣品寄給屏蔽蓋生產廠家，因為來圖來樣屏蔽蓋廠家，都能將PCB板卡屏蔽蓋制作出來。

如果沒有樣屏蔽蓋樣品時，只有PCB板卡時，這時候建議別為難屏蔽蓋廠家讓報價或者打樣了，這類似于巧婦難為無米之炊了。這時你可以在網上多參考一下其他屏蔽蓋的形狀，有什么需要注意的地方可以詢問屏蔽蓋生產廠家。如果自己不想制作圖紙可尋求屏蔽蓋廠家?guī)兔Γ贿^屏蔽蓋廠家有可能會收取一定的設計費用。

一般屏蔽蓋廠家力達精工會對自制PCB板卡屏蔽蓋圖紙的客戶進行以下建議：

1、PCB板卡屏蔽蓋四周墻的最底面，距離PCB要有0.5mm的距離，防止屏蔽蓋吃錫過多頂住屏蔽蓋。

2、屏蔽蓋散熱孔直徑1.5-2mm。

3、如果是制作成兩件式的屏蔽蓋，則PCB屏蔽支架的四周墻體每邊要有一到兩個直徑0.7~1mm的通孔，用于卡屏蔽蓋?？ǘ床荒芴?，否則很難拆卸。

4、如果PCB板卡屏蔽蓋或者屏蔽支架有平面落差，注意落差分界處側面切通，不然沒法加工。另外平面內的落差拐角處要打直徑3mm的孔，否則會撕裂。

如果了解更多PCB板卡屏蔽罩的設計方法與注意事項，請聯系屏蔽罩廠家力達精工：0755-27153866、13431144131（微信同號），26位有10年以上經驗的工程1V1為您提供生產方案。
