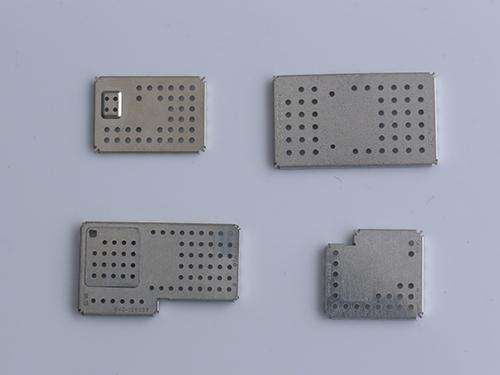

屏蔽罩是經過模具裁切與折彎而成型的非做動鐵件，用來罩在PCB板上元件的上方。一般可采用Cu-C7521（鎳白銅、洋白銅、Nickel Silver）、不銹鋼、鍍錫鋼帶（馬口鐵皮）等，用于焊接在PCB上的可采用洋白銅、馬口鐵皮，并建采用洋白銅。原因是洋白銅在焊接、散熱和蒸氣方面上比較好。

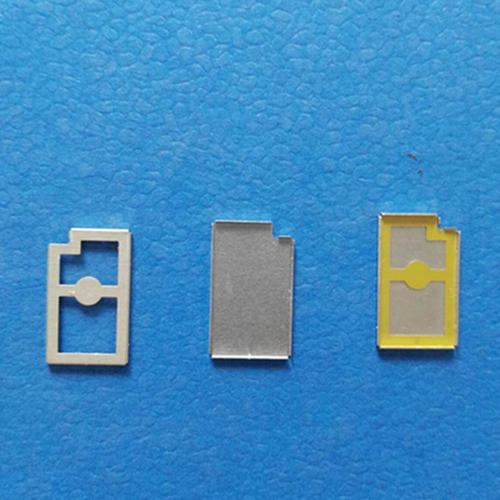

       屏蔽罩在使用時幾乎無彈性，不會因使用而移動。分別為固定式（用于SMT直接焊接到PCB板上）和可拆式（用結構和LCM結合或直接用蓋子上的突起扣在架子上），主要通過焊點或卡扣來定位。

       關于屏蔽罩的材質，常用的是洋白銅、馬口鐵、不銹鋼，這三種材料都是不需要電鍍的，其中這三種材料抗氧化程度的排名依次是：不銹鋼、洋白銅、馬口鐵。這也決定了不銹鋼和洋白銅制作的屏蔽罩表面或切割面不易氧化，而馬口鐵制作的屏蔽罩易刮傷氧化。在材質的吃錫性，馬口鐵最佳，洋白銅其次，不銹鋼最差。

        在屏蔽罩設計方面，一般是要求架子的平面度為0.1mm、足夠的強度、厚度為0.2mm，高度以客戶提供的尺寸為準，距PCB板邊緣為0.75mm，框架內邊里外框至少為0.8mm。架子的厚度為0.1-0.2mm，有時候為了元器件的散熱和冷卻，可以在蓋子上加小圓孔，圓孔直徑不能太大，太大會導致屏蔽效果良。屏蔽架和屏蔽蓋的裝配，不可太緊也不可太松，蓋子的內形尺寸比架子的外形尺寸單邊大0.03-0.05mm，留的這些間隙是為了容易裝配。
