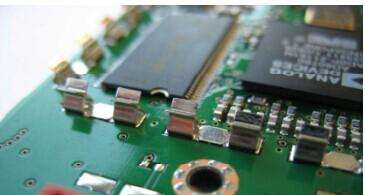

屏蔽罩夾子：一般有使用到無線通訊的產品，通常都會在電路板上設計屏蔽框來隔絕電磁干擾(EMI)，但要使屏蔽框發揮功能，一般都需要用到兩個零部件，一個是使用SMT打件的屏蔽框，另一個是屏蔽罩，這樣一來就必須要開兩套以上的模具。

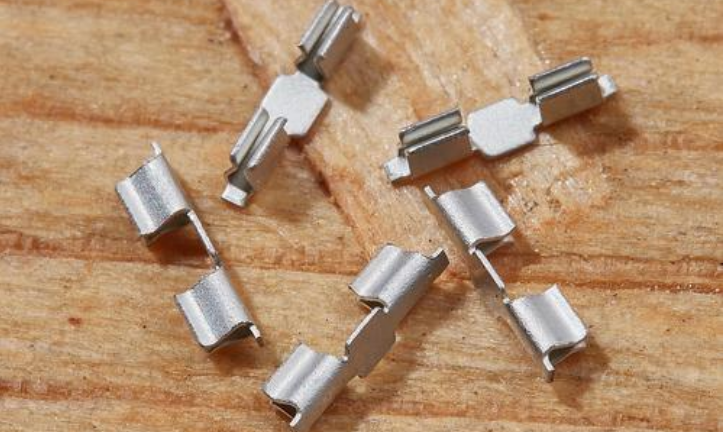

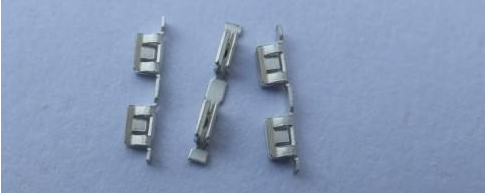

現在有些屏蔽罩生產廠家想出了使用屏蔽罩夾子來取代屏蔽框的方法，這種夾子不但可以使用SMT打件，而且體積小所以不怕變形。這樣屏蔽罩夾子可以直接取代屏蔽框，當夾子被焊接在電路板之后，再直接把屏蔽罩安裝在這些夾子中間夾住就可以了，等于少了一個屏蔽框的費用。我們大概比較了一下屏蔽框與屏蔽夾之間的優缺點如下：
|
|
屏蔽夾 |
屏蔽框 |
|
SMT打樣成本 |
1、 無平整度的問題； 2、 不會影響AOI； 3、 可使用快速機打樣 |
1、屏蔽框的平整度問題影響打樣良率； 2、屏蔽框會影響AOI的檢出率； 3、必須使用泛用機來打樣，速度慢 |
|
零件成本 |
無須開模費用 |
需要開模費用 |
|
組裝 |
測試點不需要做特別的讓位 |
十字肋及框邊經常影響測試點的擺放，造成測試點擺放不易，甚至降低測試涵蓋率 |
|
測試 |
組裝屏蔽罩時需要對位，容易有偏差，需要作業員從一個角落的兩端先對位組裝 |
組裝屏蔽罩時容易對位 |
|
維修費用 |
1、 不會影響維修； 2、有外觀問題時容易更換 |
1、屏蔽框會遮蔽元件，不利維修，經常需要減除中間的十字肋或部分邊框； 2、高溫維修會造成褪色問題，更換麻煩 |
雖然屏蔽夾有非常多的優點與成本 優勢，但仍然有許多的工程問題需要 清楚 ：
一、它的夾持力如何，如何計算摔落實驗時不會掉下來？根據屏蔽罩生產廠家的回答，每個夾子的對屏蔽框的夾持力約為1 kgf，所以 計算摔落實驗時的G值之后就可以知道一個屏蔽框需要幾個夾子。一般來說一個屏蔽框通常最少需要4個夾子來固定其位置。
二、它焊接在板子上的附著力如何？根據屏蔽罩生產廠家力達精工屏蔽夾的回答，每個夾子所能承受的推力為 5kgf 以上，應該足夠應付目前的消費電子產品需求。
三、多遠的距離應該擺放一個夾子？根據屏蔽罩生產廠家力達精工的回答，以手機為例，大約 25mm 擺放一個夾子就可以了。
四、吃錫厚度有無建設？根據屏蔽罩生產廠家力達精工的回答，吃錫厚度最好在0.1mm，太厚的話怕屏蔽框與電路板的中間會出現較大的空隙，影響EMI的效果。
另外一點需要設計者別注意的，就是使用屏蔽夾會在屏蔽罩與電路板之間形成一縫隙，這道縫隙可能會高達0.2mm，必須請RF工程師特別留意這樣會不會影響到RF的性能，其實也可以考慮特別將屏蔽罩設計成有凹槽形狀來避開屏蔽夾的地方。
其它屏蔽夾解決方案詳情可咨詢我司工程部：19924931943（微信同號），謝謝！
