擁有20年屏蔽框生產經驗的力達精工，當初第一次接觸屏蔽框的時候，不論是設計或生產著實都吃了不少苦頭，因?yàn)?a class="attach inline_attach" href="http://www.cxmary.com/product_ljqpbh.html" target="_blank" title="電路板屏蔽框">電路板屏蔽框常常會發生變形而造成的焊接不良等情形。經過了一段時間的持續設計變更與改善，后來才漸漸摸索出如何設計、制作、及包裝屏蔽框，使其不再有平整度的問題。

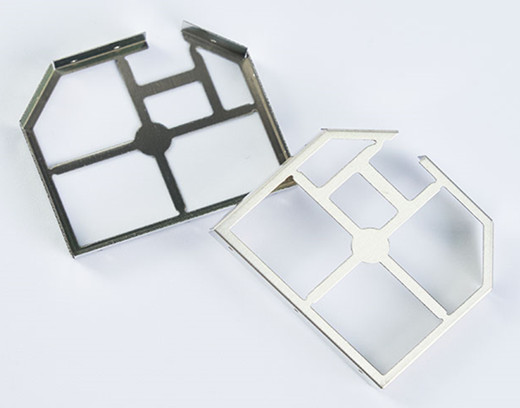

這里的電路板屏蔽框的作用是為了要屏蔽電磁干擾，它的目的有二，一是為了防止外來的噪聲干擾，一般用在無限通訊的板子上，尤其是大哥大的訊號；二是為了避免本身所產生的電磁干擾影響到別的電子設備(EMC)或造成人體負擔。

電路板屏蔽框的材質選用：一開始我們選用SPTE 0.3mm 的馬口鐵，也就是洋白鐵，一種兩面鍍錫的鋼板，一般用在罐頭上面，可是這種材質比較硬，廠商說很難達到0.1mm的的平整度要求，因?yàn)殇摪搴穸乳_在0.127mm，所以希望屏蔽框的平整度可以作在0.1mm以內。

后來我們改用C7521R，俗稱洋白銅，是一種銅鎳合金，色澤呈銀白色、韌性高、具延展性，有一定的強度、穩定性也好，而且耐疲勞性、耐腐蝕性，也是和沖壓。

基本上C5721R比SPTE容易二次加工整平，所以廠商極力推薦這種材質，重要的是也可以吃錫，只是價錢稍微貴了一點點。

電路板屏蔽框的卷料包裝：工程一般都使用卷帶料，而很少使用托盤料，據了解是托盤料比較難管控，而且還必須使用硬托盤，軟托盤容易扭曲屏蔽框，也較不易控制控制取件的精準度。

如果要把電路板屏蔽框包裝成卷帶，必須注意到卷帶的半徑，尤其是內半徑，因?yàn)樽顑?nèi)圈的地方，半徑越小，屏蔽框就越容易被彎折造成平整度不良，而且越大的屏蔽框屏蔽框，所需要的內半徑就要越大。

力達精工，20年專注電路板屏蔽框， 20000+套模具定制加工生產經驗，月100+套模具加工量，可快速為您解決時間緊急問題，解決沖壓精度問題，解決大貨生產品質問題。屏蔽罩生產，找力達精工。24小時熱線：0755-27153866、19924931943（微信同號）
